Raccords à souder en bout : ASTM A403 / ASME SA403 – B16.9

Raccords à souder en bout en acier inoxydable

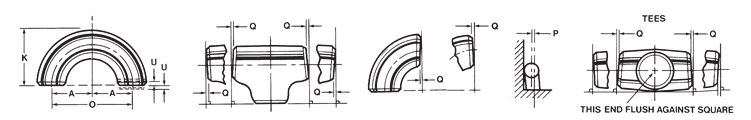

Tolérances dimensionnelles

Tous les raccords				Coudes 90° et 45° et tés	Réducteurs et bouts lissés pour joint à recouvrement	Bouchons	Retours à 180°			Tolérance d’angularité
Taille nominale du tuyau (NPS)	Diamètre extérieur⁽¹⁾ au chanfrein	Diamètre intérieur⁽¹⁾ à l’extrémité	Épaisseur de la paroi⁽²⁾	Dimension centre-à-extrémité A,B,C,M	Longueur totale L	Longueur totale E	Dimension centre-à-centre O	Dimension dos-à-face K	Alignement aux extrémités U	Taille nominale du tuyau	Angle hors norme Q	Angle hors norme P
1/2 TO 2-1/2	+1/16	±1/32	Pas moins de 87,5 % de l’épaisseur normale	±1/16	±1/16	±1/8	±1/4	±1/4	±1/32	12 to 4	1/32	1/16
	-1/32									5 to 8	1/16	1/8
3 TO 3-1/2	±1/16	±1/16		±1/16	±1/16	±1/8	±1/4	±1/4	±1/32	10 to 12	3/32	3/16
4	±1/16	±1/16		±1/16	±1/16	±1/8	±1/4	±1/4	±1/32	14 to 16	3/32	1/4
5 TO 8	+1/32	±1/16		±1/16	±1/16	±1/4	±1/4	±1/4	±1/32	18 to 24	1/8	3/8
	-1/16
10 TO 18	+1/16	±1/8		±3/32	±3/32	±1/4	±3/8	±1/4	±1/16	Toutes les dimensions sont en pouces
	-1/8
20 TO 24	+1/4	±3/32		±3/32	±3/32	±1/4	±3/8	±1/4	±1/16
	-3/32

⁽¹⁾ Le hors-ronde est la somme des valeurs absolues des tolérances positive et négative.
⁽²⁾ Le diamètre intérieur aux extrémités et les épaisseurs nominales des parois doivent être spécifiés par l’acheteur.
Conformément aux normes ASME B16.9 – B16.28

Extrémités à souder

Épaisseur nominale de paroi ⁽¹⁾	Préparation des extrémités
Inférieur à x*	Couper à angle droit ou légèrement chanfreiné, au choix du fabricant
De x à 7/8 inclus*	Chanfrein simple comme dans le schéma “a”
Supérieur à 7/8”	Chanfrein composé comme dans le schéma “b”
x = 3/16” pour l’acier au carbone, l’acier allié ferritique ou le fer forgé; 1/8” pour l’acier allié austénitique*

Coudes à long rayon en acier inoxydable

Coudes à 90º

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre à la face A	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	1-1/2	0.10	0.13	0.17	0.22
3/4	1.050	1-1/8	0.10	0.13	0.17	0.23
1	1.315	1-1/2	0.18	0.29	0.34	0.45
1-1/4	1.660	1-7/8	0.25	0.47	0.58	0.77
1-1/2	1.900	2-1/4	0.36	0.64	0.84	1.12
2	2.375	3	0.62	1.09	1.50	2.07
2-1/2	2.875	3-3/4	1.21	1.82	2.98	3.95
3	3.500	4-1/2	1.74	2.68	4.68	6.33
3-1/2	4.000	5-1/4	2.33	3.59	6.56	9.04
4	4.500	6	3.01	4.62	8.90	12.40
5	5.563	7-1/2	6.10	8.00	15.10	21.40
6	6.625	9	8.95	11.50	23.50	35.30
8	8.625	12	15.40	22.20	47.00	71.00
10	10.750	15	29.20	38.60	83.00	110.00
12	12.750	18	52.00	59.50	123.00	160.00
14	*	21		88.00	154.00	207.00
16	*	24		114.00	209.00	275.00
18	*	27		144.00	264.00	348.00
20	*	30		187.00	321.00	427.00
24	*	36		321.00	484.00	620.00

*Dimensions identiques à la taille nominale du tuyau

Coudes à court rayon en acier inoxydable

Coudes à 90º

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre à la face A	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1	1.315	1	0.17	0.23	0.26	0.41
1-1/4	1.660	1-1/4	0.31	0.38	0.45	0.64
1-1/2	1.900	1-1/2	0.43	0.49	0.63	0.75
2	2.375	2	0.63	0.81	1.13	1.40
2-1/2	2.875	2-1/2	1.25	1.36	2.25	2.60
3	3.500	3	1.75	2.17	3.31	4.20
3-1/2	4.000	3-1/2	2.35	3.05	4.54	6.00
4	4.500	4	3.12	3.79	6.88	8.20
5	5.563	5	4.94	6.12	11.63	14.00
6	6.625	6	7.75	9.15	17.50	23.00
8	8.625	8	15.44	17.63	37.60	48.00
10	10.750	10	27.40	35.00	63.00	75.00
12	12.750	12	35.00	40.00	80.00	108.00
14	*	14		66.00	116.00	145.00
16	*	16		85.00	157.00	230.00
18	*	18		108.00	198.00	243.00
20	*	20		140.00	242.00	299.00
24	*	24		242.00	363.00	436.00

Coudes à long rayon en acier inoxydable

Coudes à 45º

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre à la face A	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	5/8	0.05	0.07	0.09	0.11
3/4	1.050	7/16	0.05	0.07	0.09	0.11
1	1.315	7/8	0.12	0.14	0.17	0.22
1-1/4	1.660	1	0.16	0.23	0.29	0.39
1-1/2	1.900	1-1/8	0.22	0.32	0.42	0.56
2	2.375	1-3/8	0.34	0.54	0.75	1.04
2-1/2	2.875	1-3/4	0.68	0.91	1.49	1.98
3	3.500	2	0.90	1.34	2.34	3.17
3-1/2	4.000	2-1/4	1.19	1.79	3.28	4.52
4	4.500	2-1/2	1.51	2.31	4.45	6.20
5	5.563	3-1/8	3.09	4.00	7.55	10.70
6	6.625	3-3/4	4.48	5.75	11.80	17.70
8	8.625	5	7.70	11.10	23.50	35.80
10	10.750	6-1/4	14.70	19.30	41.80	56.00
12	12.750	7-1/2	26.10	29.80	61.50	81.00
14	*	8-3/4		44.00	77.00	103.00
16	*	10		57.00	105.00	138.00
18	*	11-1/4		72.00	132.00	174.00
20	*	12-1/2		94.00	161.00	213.00
24	*	15		161.00	242.00	310.00

*Dimensions identiques à la taille nominale du tuyau

Coudes à long rayon en acier inoxydable

Retours à 180°

Gamme standard — Pouces				Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre au centre O	Du dos à la face K	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	3	1-7/8	0.20	0.26	0.34	0.44
3/4	1.050	2-1/4	1-11/16	0.20	0.26	0.34	0.46
1	1.315	3	2-3/16	0.36	0.59	0.68	0.90
1-1/4	1.660	3-3/4	2-3/4	0.50	0.94	1.16	1.54
1-1/2	1.900	4-1/2	3-1/4	0.72	1.28	1.68	2.24
2	2.375	6	4-3/16	1.24	2.18	3.00	4.14
2-1/2	2.875	7-1/2	5-1/8	2.42	3.64	5.96	7.90
3	3.500	9	6-1/4	3.48	5.36	9.36	12.66
3-1/2	4.000	10-1/2	7-1/4	4.66	7.18	13.12	28.08
4	4.500	12	8-1/4	6.02	9.24	17.80	24.80
5	5.563	15	10-5/16	12.20	16.00	30.20	42.80
6	6.625	18	12-5/16	17.90	23.00	47.00	70.60
8	8.625	24	16-5/16	30.80	44.40	94.00	142.00
10	10.750	30	20-3/8	58.40	77.20	166.00	220.00
12	12.750	36	24-3/8	104.00	119.00	246.00	320.00
14	*	42	28	–	178.00	308.00	413.00
16	*	48	32	–	227.00	418.00	550.00
18	*	54	36	–	288.00	528.00	696.00
20	*	60	40	–	374.00	642.00	854.00
24	*	72	48	–	642.00	968.00	1240.00

*Dimensions identiques à la taille nominale du tuyau

Coudes à court rayon en acier inoxydable

Retours à 180°

Gamme standard — Pouces				Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre au centre O	Du dos à la face K	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1	1.315	2	1-5/8	0.32	0.36	0.46	–
1-1/4	1.660	2-1/2	2-1/16	0.44	0.60	0.78	–
1-1/2	1.900	3	2-7/16	0.60	0.84	1.12	1.50
2	2.375	4	2-3/16	0.92	1.40	2.00	2.80
2-1/2	2.875	5	3-15/16	1.86	2.40	3.96	5.20
3	3.500	6	4-3/4	2.44	.3.40	6.24	8.40
3-1/2	4.000	7	5-1/2	3.24	4.60	8.76	12.40
4	4.500	8	6-1/4	4.20	6.00	11.90	16.40
5	5.563	10	7-3/4	8.40	10.40	20.20	28.00
6	6.625	12	9-5/16	12.60	16.40	31.20	46.00
8	8.625	16	12-5/16	21.00	28.40	63.00	96.00
10	10.750	20	15-3/8	40.00	50.00	111.00	150.00
12	12.750	24	18-3/8	68.00	78.00	164.00	216.00
14	*	28	21	–	131.00	210.00	178.00
16	*	32	24	–	170.00	276.00	364.00
18	*	36	27	–	216.00	350.00	462.00
20	*	40	30	–	280.00	430.00	572.00
24	*	48	36	–	482.00	626.00	830.00

*Dimensions identiques à la taille nominale du tuyau

Tés égaux en acier inoxydable

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Du centre à la face C	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	1	0.18	.020	0.35	0.45
3/4	1.050	1-1/8	0.21	.028	0.45	0.65
1	1.315	1-1/2	0.35	.060	0.75	0.88
1-1/4	1.660	1-7/8	0.65	1.10	1.30	1.60
1-1/2	1.900	2-1/4	.0.89	1.50	2.00	2.25
2	2.375	2-1/2	1.07	1.80	3.50	4.00
2-1/2	2.875	3	2.07	3.00	6.00	7.00
3	3.500	3-3/8	2.69	3.90	7.00	8.50
3-1/2	4.000	3-3/4	3.38	4.90	9.00	12.00
4	4.500	4-1/8	3.94	5.70	12.00	15.70
5	5.563	4-7/8	9.76	12.00	31.00	26.00
6	6.625	5-5/8	13.80	17.00	34.00	40.00
8	8.625	7	18.40	25.00	55.00	75.00
10	10.750	8-1/2	30.00	37.00	85.00	105.00
12	12.750	10	45.70	54.00	120.00	160.00
14	*	11	–	154.00	226.00	280.00
16	*	12	–	160.00	242.00	369.00
18	*	13-1/2	–	224.00	333.00	425.00
20	*	15	–	373.00	504.00	583.00
24	*	17	–	674.00	765.00	934.00

*Dimensions identiques à la taille nominale du tuyau

Tés réducteurs en acier inoxydable

Gamme standard — Pouces						Poids approximatif — Livres
Taille nominale du tuyau		D.E. Diamètre extérieur A	D.E. Diamètre extérieur B	Du centre à l’extrémité C	Du centre à l’extrémité M	Sch.5S	Sch.10S	Sch.40S	Sch.80S
Branchement principal	Branche	D.E. Diamètre extérieur A	D.E. Diamètre extérieur B	Du centre à l’extrémité C	Du centre à l’extrémité M	Sch.5S	Sch.10S	Sch.40S	Sch.80S
3/4	1/2	1.050	0.840	1-1/8	1-1/8	0.25	0.28	0.33	0.41
1	1/2	1.315	0.840	1-1/2	1-1/2	0.44	0.57	0.63	0.77
1	3/4	1.315	1.050	1-1/2	1-1/2	0.45	0.58	0.64	0.78
1-1/4	1/2	1.660	0.840	1-7/8	1-7/8	0.75	0.95	1.08	1.34
1-1/4	3/4	1.660	1.050	1-7/8	1-7/8	0.76	0.96	1.09	1.35
1-1/4	1	1.660	1.315	1-7/8	1-7/8	0.82	1.02	1.15	1.42
1-1/2	1/2	1.900	0.840	2-1/4	2-1/4	0.92	1.34	1.57	1.98
1-1/2	3/4	1.900	1.050	2-1/4	2-1/4	1.03	1.35	1.58	1.99
1-1/2	1	1.900	1.315	2-1/4	2-1/4	1.12	1.41	1.65	2.05
1-1/2	1-1/4	1.900	1.660	2-1/4	2-1/4	1.21	1.49	1.72	2.16
2	3/4	2.375	1.050	2-1/2	1-3/4	1.38	1.55	2.46	3.17
2	1	2.375	1.315	2-1/2	2	1.42	1.60	2.52	3.23
2	1-1/4	2.375	1.660	2-1/2	2-1/4	1.50	1.65	2.60	3.33
2	1-1/2	2.375	1.900	2-1/2	2-3/8	1.62	1.69	2.71	3.47
2-1/2	1	2.875	1.315	3	2-1/4	1.77	2.53	4.42	5.57
2-1/2	1-1/4	2.875	1.660	3	2-1/2	1.80	2.58	4.48	5.64
2-1/2	1-1/2	2.875	1.900	3	2-5/8	1.82	2.61	4.59	5.77
2-1/2	2	2.875	2.375	3	2-3/4	1.85	2.66	4.67	5.87
3	1	3.500	1.315	3-3/8	2-5/8	2.58	3.49	6.41	8.28
3	1-1/4	3.500	1.660	3-3/8	2-3/4	2.68	3.51	6.47	8.33
3	1-1/2	3.500	1.900	3-3/8	2-7/8	2.93	3.54	6.57	8.47
3	2	3.500	2.375	3-3/8	3	3.13	3.59	6.64	8.53
3	2-1/2	3.500	2.875	3-3/8	3-1/4	3.48	3.72	6.95	8.77
3-1/2	1-1/2	4.000	1.900	3-3/4	3-1/8	3.58	4.49	8.65	11.32
3-1/2	2	4.000	2.375	3-3/4	3-1/4	3.78	4.53	8.66	11.42
3-1/2	2-1/2	4.000	2.875	3-3/4	3-1/2	4.12	4.66	8.97	11.73
3-1/2	3	4.000	3.500	3-3/4	3-5/8	4.47	4.75	9.19	11.93

*Dimensions identiques à la taille nominale du tuyau

Tés réducteurs en acier inoxydable

Gamme standard — Pouces						Poids approximatif — Livres
Taille nominale du tuyau		D.E. Diamètre extérieur A	D.E. Diamètre extérieur B	Du centre à l’extrémité C	Du centre à l’extrémité M	Sch.5S	Sch.10S	Sch.40S	Sch.80S
Branchement principal	Branche	D.E. Diamètre extérieur A	D.E. Diamètre extérieur B	Du centre à l’extrémité C	Du centre à l’extrémité M	Sch.5S	Sch.10S	Sch.40S	Sch.80S
4	1-1/2	4.500	1.900	4-1/8	3-3/8	5.41	5.55	11.12	14.63
4	2	4.500	2.375	4-1/8	3-1/2	5.45	5.59	11.22	14.79
4	2-1/2	4.500	2.875	4-1/8	3-3/4	5.57	5.71	11.53	14.99
4	3	4.500	3.500	4-1/8	3-7/8	5.62	5.76	11.63	15.30
4	3-1/2	4.500	4.000	4-1/8	4	5.76	5.90	11.83	15.61
5	2	5.563	2.375	4-7/8	4-1/8	7.36	9.07	17.54	23.87
5	2-1/2	5.563	2.875	4-7/8	4-1/4	7.44	9.14	17.75	24.07
5	3	5.563	3.500	4-7/8	4-3/8	7.47	9.20	17.95	24.17
5	3-1/2	5.563	4.000	4-7/8	4-1/2	7.50	9.27	18.16	24.38
5	4	5.563	4.500	4-7/8	4-5/8	7.56	9.35	18.46	24.68
6	2-1/2	6.625	2.875	5-5/8	4-3/4	10.20	12.55	26.21	37.64
6	3	6.625	3.500	5-5/8	4-7/8	10.30	12.69	26.32	37.68
6	3-1/2	6.625	4.000	5-5/8	5	10.38	12.79	26.52	37.84
6	4	6.625	4.500	5-5/8	5-1/8	10.48	12.92	26.72	37.94
6	5	6.625	5.563	5-5/8	5-3/8	10.60	13.06	27.23	38.56
8	3	8.625	3.500	7	6	15.97	21.56	46.65	67.72
8	3-1/2	8.625	4.000	7	6	16.09	21.58	46.75	67.80
8	4	8.625	4.500	7	6-1/8	16.20	21.63	46.94	67.91
8	5	8.625	5.563	7	6-3/8	16.32	21.70	47.14	68.11
8	6	8.625	6.625	7	6-5/8	16.46	21.85	47.73	68.99
10	4	10.750	4.500	8-1/2	7-1/4	29.40	36.06	79.58	103.88
10	5	10.750	5.563	8-1/2	7-1/2	29.63	36.35	79.77	104.80
10	6	10.750	6.625	8-1/2	7-5/8	29.75	36.60	80.07	105.84
10	8	10.750	8.625	8-1/2	8	29.89	36.84	81.34	106.82
12	5	12.750	5.563	10	8-1/2	50.37	54.98	114.64	147.98
12	6	12.750	6.625	10	8-5/8	50.62	55.40	114.70	148.96
12	8	12.750	8.625	10	9	50.80	55.90	115.64	149.94

*Dimensions identiques à la taille nominale du tuyau

Tés réducteurs en acier inoxydable

Gamme standard — Pouces						Poids approximatif — Livres
Taille nominale du tuyau		D.E. Diamètre extérieur	D.E. Diamètre extérieur	Du centre à	Du centre à	Sch.5S	Sch.10S	Sch.40S	Sch.80S
Branchement principal	Branche	extérieur A	extérieur B	l’extrémité C	l’extrémité M
12	10	12.750	10.750	10	9-1/2	51.06	56.25	118.58	151.90
14	6	14.000	6.625	11	9-3/8	–
14	8	14.000	8.625	11	9-3/4	–	UTILISER LES POIDS APPROXIMATIFS DES TÉS DROITS POUR LES POIDS DES TÉS RÉDUCTEURS
14	10	14.000	10.750	11	10-1/8	–
14	12	14.000	12.750	11	10-5/8	–
16	6	16.000	6.625	12	–	–
16	8	16.000	8.625	12	–	–
16	10	16.000	10.750	12	–	–
16	12	16.000	12.750	12	–	–
16	14	*	*	12	–	–
18	8	18.000	8.625	13-1/2	11-3/4	–
18	10	18.000	10.750	13-1/2	12-1/8	–
18	12	18.000	12.750	13-1/2	12-5/8	–
18	14	*	*	13-1/2	13	–
18	16	*	*	13-1/2	13	–
20	8	20.000	8.625	15	12-3/4	–
20	10	20.000	10.750	15	13-1/8	–
20	12	20.000	12.750	15	13-5/8	–
20	14	*	*	15	14	–
20	16	*	*	15	14	–
20	18	*	*	15	14-1/2	–
24	10	20.000	10.750	17	15-1/8	–
24	12	20.000	12.750	17	15-5/8	–
24	14	*	*	17	16	–
24	16	*	*	17	16	–
24	18	*	*	17	16-1/2	–
24	20	*	*	17	17	–

*Dimensions identiques à la taille nominale du tuyau

RÉDUCTEURS EN ACIER INOXYDABLE

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	Longueur H	Sch.5S	Sch.10S	Sch.40S	Sch.80S
3/4X1/2	1.050X0.840	1-1/2	0.14	0.21	0.28	0.35
1X1/2	1.315X0.840	2	0.15	0.25	0.31	0.36
1X3/4	1.315X1.050	2	0.15	0.25	0.31	0.37
1-1/4X1/2	1.660X0.840	2	0.20	0.33	0.43	0.49
1-14X3/4	1.660X1.050	2	0.20	0.34	0.44	0.51
1-1/4X1	1.660X1.315	2	0.21	0.35	0.45	0.54
1-1/2X1/2	1.900X0.840	2-1/2	0.20	0.34	0.45	0.61
1-1/2X3/4	1.900X1.050	2-1/2	0.22	0.36	0.48	0.65
1-1/2X1	1.900X1.315	2-1/2	0.24	0.40	0.58	0.68
1-1/2X1-1/4	1.900X1.660	2-1/2	0.26	0.43	0.57	0.73
2X1/2	2.375X0.840	3	0.27	0.46	0.64	0.95
2X3/4	2.375X1.050	3	0.31	0.52	0.73	1.01
2X1	2.375X1.315	3	0.35	0.58	0.82	1.07
2X1-1/4	2.375X1.660	3	0.37	0.62	0.87	1.16
2X1-1/2	2.375X1.900	3	0.38	0.64	0.90	1.20
2-1/2X1	2.875X1.315	3-1/2	0.54	0.77	1.31	1.75
2-1/2X1-1/4	2.875X1.660	3-1/2	0.61	0.87	1.48	1.82
2-1/2X1-1/2	2.875X1.900	3-1/2	0.62	0.90	1.52	1.89
2-1/2X2	2.875X2.375	3-1/2	0.66	0.95	1.61	2.07
3X1	3.500X1.315	3-1/2	0.62	0.90	1.58	1.96
3X1-1/4	3.500X1.660	3-1/2	0.66	0.95	1.71	2.29
3X1-1/2	3.500X1.900	3-1/2	0.73	1.06	2.07	2.44
3X2	3.500X2.375	3-1/2	0.77	1.12	2.01	2.60
3X2-1/2	3.500X2.875	3-1/2	0.83	1.21	2.17	2.85
3-1/2X1-1/4	4.000X1.660	4	0.89	1.29	2.40	3.15
3-1/2X1-1/2	4.000X1.900	4	0.93	1.34	2.53	3.38
3-1/2X2	4.000X2.375	4	1.00	1.44	2.72	3.54
3-1/2X2-1/2	4.000X2.875	4	1.09	1.58	2.97	3.85
3-1/2X3	4.000X3.500	4	1.12	1.62	3.05	4.08
4X1-1/2	4.500X1.900	4	0.96	1.39	2.74	3.82
4X2	4.500X2.375	4	1.11	1.61	3.18	3.93
4X2-1/2	4.500X2.875	4	1.17	1.70	3.35	4.43
4X3	4.500X3.500	4	1.23	1.78	3.51	4.70
4X3-1/2	4.500X4.000	4	1.27	1.83	3.62	4.88
5X2	5.563X2.375	5	2.14	2.63	6.07	6.62
5X2-1/2	5.563X2.875	5	2.34	2.88	5.54	7.26
5X3	5.563X3.500	5	2.43	2.99	5.75	7.83
5X3-1/2	5.563X4.000	5	2.48	3.05	5.88	8.04
5X4	5.563X4.500	5	2.54	3.12	6.01	8.32
6X2	6.625X2.375	5-1/2	2.80	3.48	7.25	9.40
6X2-1/2	6.625X2.875	5-1/2	2.97	3.66	7.64	9.95
6X3	6.625X3.500	5-1/2	3.13	3.84	8.03	11.10
6X3-1/2	6.625X4.000	5-1/2	3.18	3.91	8.17	11.60
6X4	6.625X4.500	5-1/2	3.20	3.93	8.22	12.00
6X5	6.625X5.563	5-1/2	3.38	4.15	8.68	12.60
8X3	8.625X3.500	6	3.90	5.33	11.20	14.40
8X3-1/2	8.625X4.000	6	4.37	5.93	12.90	16.10
8X4	8.625X4.500	6	4.47	6.07	13.20	18.60
8X5	8.625X5.563	6	4.57	6.20	13.50	19.50
8X6	8.625X6.625	6	4.74	6.43	14.00	20.40
10X4	10.750X4.500	7	7.78	9.58	21.20	25.30
10X5	10.750X5.563	7	8.04	9.90	21.90	28.70
10X6	10.750X6.625	7	8.22	10.12	22.40	29.80
10X8	10.750X8.625	7	8.55	10.53	23.30	31.40
12X5	12.750X5.563	8	13.46	14.69	30.60	39.10
12X6	12.750X6.625	8	13.73	14.98	31.20	40.60
12X8	12.750X8.625	8	14.17	15.45	32.20	42.10
12X10	12.750X10.750	8	14.84	16.08	33.50	43.00
14X6	14.000X6.625	13	–	23.00	50.00	68.00
14X8	14.000X8.625	13	–	25.00	52.00	70.00
14X10	14.000X10.750	13	–	27.00	54.00	72.00
14X12	14.000X12.750	13	–	29.00	56.00	74.00
16X8	16.000X8.625	14	–	31.00	58.00	79.00
16X10	16.000X10.750	14	–	32.00	61.00	81.00
16X12	16.000X12.750	14	–	33.00	65.00	86.00
16X14	*	14	–	35.00	68.00	90.00
18X10	18.000X10.750	15	–	37.00	73.00	92.00
18X12	18.000X12.750	15	–	39.00	76.00	100.00
18X14	*	15	–	40.00	79.00	105.00
18X16	*	15	–	42.00	83.00	110.00
20X12	20.000X12.750	20	–	64.00	108.00	139.00
20X14	*	20	–	66.00	112.00	148.00
20X16	*	20	–	70.00	118.00	156.00
20X18	*	20	–	73.00	124.00	165.00
24X16	*	20	–	90.00	130.00	196.00
24X18	*	20	–	93.00	139.00	200.00
24X20	*	20	–	97.00	145.00	204.00

*Les dimensions sont les mêmes que celles de la taille nominale du tuyau. Des réducteurs avec une réduction plus importante sont disponibles, mais ne sont pas couverts par la norme ANSI B16.9.

BOUTS LISSÉS EN ACIER INOXYDABLE

TYPE A & B

Gamme standard — Pouces							Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	D.E. Diamètre extérieur du collet	Longueur		Rayon			Sch.5S	Sch.10S	Sch.40S	Sch.80S
Taille nominale du tuyau	D.E. Diamètre extérieur	D.E. Diamètre extérieur du collet	ASA	MSS	Type A	Type B		Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	1.375	3.0	2.0	0.125	0.03	ASA	–	–	0.30	0.32
							MSS	0.13	0.17	0.25	0.27
3/4	1.050	1.687	3.0	2.0	0.125	0.03	ASA	–	–	0.40	0.44
							MSS	0.15	0.19	0.34	0.36
1	1.315	2.000	4.0	2.0	0.125	0.03	ASA	–	–	0.66	0.85
							MSS	0.20	0.31	0.41	0.49
1-1/4	1.660	2.500	4.0	2.0	0.188	0.03	ASA	–	–	0.91	1.21
							MSS	0.29	0.46	0.58	0.70
1-1/2	1.900	2.875	4.0	2.0	0.250	0.03	ASA	–	–	1.22	1.49
							MSS	0.35	0.55	0.83	0.88
2	2.375	3.625	6.0	2.5	0.313	0.03	ASA	–	–	2.19	3.01
							MSS	0.54	0.83	1.19	1.55
2-1/2	2.875	4.125	6.0	2.5	0.313	0.03	ASA	–	–	3.45	4.59
							MSS	0.77	1.04	1.76	2.36
3	3.500	5.000	6.0	2.5	0.375	0.03	ASA	–	–	4.71	6.27
							MSS	1.03	1.41	2.50	3.28
3-1/2	4.000	5.500	6.0	3.0	0.375	0.03	ASA	–	–	5.54	6.58
							MSS	1.33	1.84	3.25	3.45
4	4.500	6.187	6.0	3.0	0.438	0.03	ASA	–	–	6.70	9.33
							MSS	1.57	2.16	4.00	5.58
5	5.563	7.312	8.0	3.0	0.438	0.06	ASA	–	–	11.70	16.60
							MSS	2.31	2.73	5.60	7.95
6	6.625	8.500	8.0	3.5	0.500	0.06	ASA	–	–	15.20	23.00
							MSS	3.58	4.30	8.20	12.29
8	8.625	10.625	8.0	4.0	0.500	0.06	ASA	–	–	23.00	35.00
							MSS	5.40	6.85	13.00	22.23
10	10.750	12.750	10.0	5.0	0.500	0.06	ASA	–	–	40.00	53.60
							MSS	8.91	10.73	23.00	30.80
12	12.750	15.000	10.0	6.0	0.500	0.06	ASA	–	–	49.00	65.80
							MSS	14.57	15.69	33.00	44.00
14	14.000	16.250	12.0	6.0	0.500	0.06	ASA	–	29.00	56.00	75.00
							MSS	–	14.50	28.00	37.50
16	16.000	18.500	12.0	6.0	0.500	0.06	ASA	–	33.00	65.00	85.00
							MSS	–	16.50	33.00	42.50
18	18.000	21.000	12.0	6.0	0.500	0.06	ASA	–	37.00	73.00	95.00
							MSS	–	18.50	36.50	47.50
20	20.000	23.000	12.0	6.0	0.500	0.06	ASA	–	50.00	85.00	115.00
							MSS	–	25.00	42.50	58.00
24	24.000	27.250	12.0	6.0	0.500	0.06	ASA	–	70.00	104.00	130.00
							MSS	–	35.00	52.00	65.00

** Type A & B — Serrated Face

BOUTS LISSÉS EN ACIER INOXYDABLE

TYPE C

Gamme standard — Pouces					Poids approximatif — Livres
Taille nominale du tuyau	D.E. Diamètre extérieur	D.E. Diamètre extérieur du collet	Longueur		Sch.5S	Sch.10S
Taille nominale du tuyau	D.E. Diamètre extérieur	D.E. Diamètre extérieur du collet	MSS	ASA	Sch.5S	Sch.10S
1/2	0.840	1.375	2.0	3.0	.065	.083
3/4	1.050	1.687	2.0	3.0	.065	.083
1	1.315	2.000	2.0	4.0	.065	.109
1-1/4	1.660	2.500	2.0	4.0	.065	.109
1-1/2	1.900	2.875	2.0	4.0	.065	.109
2	2.375	3.625	2.5	6.0	.065	.109
2-1/2	2.875	4.125	2.5	6.0	.083	.120
3	3.500	5.000	2.5	6.0	.083	.120
4	4.500	6.187	3.0	6.0	.083	.120
6	6.625	8.500	3.5	8.0	.109	.134

Bouchon en Acier Inoxydable

Gamme standard — Pouces			Poids approximatif — Livres
Taille nominale du tuyau h ‘E’	D.E. Diamètre extérieur	Longueur	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2	0.840	1	0.07	0.07	0.07	0.10
3/4	1.050	1	0.10	0.12	0.13	0.19
1	1.315	1-1/2	0.10	0.16	0.20	0.24
1-1/4	1.660	1-1/2	0.13	0.22	0.28	0.35
1-1/2	1.900	1-1/2	0.17	0.28	0.38	0.49
2	2.375	1-1/2	0.24	0.41	0.58	0.76
2-1/2	2.875	1-1/2	0.37	0.53	0.90	1.13
3	3.500	2	0.58	0.83	1.50	1.96
3-1/2	4.000	2-1/2	0.70	1.01	1.91	2.55
4	4.500	2-1/2	0.88	1.26	2.50	3.34
5	5.563	3	1.97	2.43	4.67	6.38
6	6.625	3-1/2	2.53	3.11	6.50	9.37
8	8.625	4	4.02	5.46	11.87	17.12
10	10.750	5	8.07	9.95	22.00	28.93
12	12.750	6	13.49	14.72	30.67	39.61
14	14.000	6-1/2	–	18.00	33.00	43.00
16	16.000	7	–	23.00	42.00	54.00
18	18.000	8	–	29.00	55.00	73.00
20	20.000	9	–	37.00	68.00	90.00
24	24.000	10-1/2	–	58.00	96.00	127.00

Rechercher sur le site

Raccords à souder en bout : ASTM A403 / ASME SA403 – B16.9 – B16.28

Raccords à souder en bout en acier inoxydable
Tolérances dimensionnelles

Extrémités à souder

Coudes à long rayon en acier inoxydable

Coudes à court rayon en acier inoxydable

Coudes à long rayon en acier inoxydable

Coudes à long rayon en acier inoxydable

Coudes à court rayon en acier inoxydable

Tés égaux en acier inoxydable

Tés réducteurs en acier inoxydable

Tés réducteurs en acier inoxydable

Tés réducteurs en acier inoxydable

RÉDUCTEURS EN ACIER INOXYDABLE

BOUTS LISSÉS EN ACIER INOXYDABLE

BOUTS LISSÉS EN ACIER INOXYDABLE

Bouchon en Acier Inoxydable

Prêt à commander ou besoin d'aide au dimensionnement ?

Raccords à souder en bout : ASTM A403 / ASME SA403 – B16.9 – B16.28

Raccords à souder en bout en acier inoxydableTolérances dimensionnelles

Extrémités à souder

Coudes à long rayon en acier inoxydable

Coudes à court rayon en acier inoxydable

Coudes à long rayon en acier inoxydable

Coudes à long rayon en acier inoxydable

Coudes à court rayon en acier inoxydable

Tés égaux en acier inoxydable

Tés réducteurs en acier inoxydable

Tés réducteurs en acier inoxydable

Tés réducteurs en acier inoxydable

RÉDUCTEURS EN ACIER INOXYDABLE

BOUTS LISSÉS EN ACIER INOXYDABLE

BOUTS LISSÉS EN ACIER INOXYDABLE

Bouchon en Acier Inoxydable

Prêt à commander ou besoin d'aide au dimensionnement ?

Raccords à souder en bout en acier inoxydable
Tolérances dimensionnelles
